Ремонт направляющих станков и шабрение

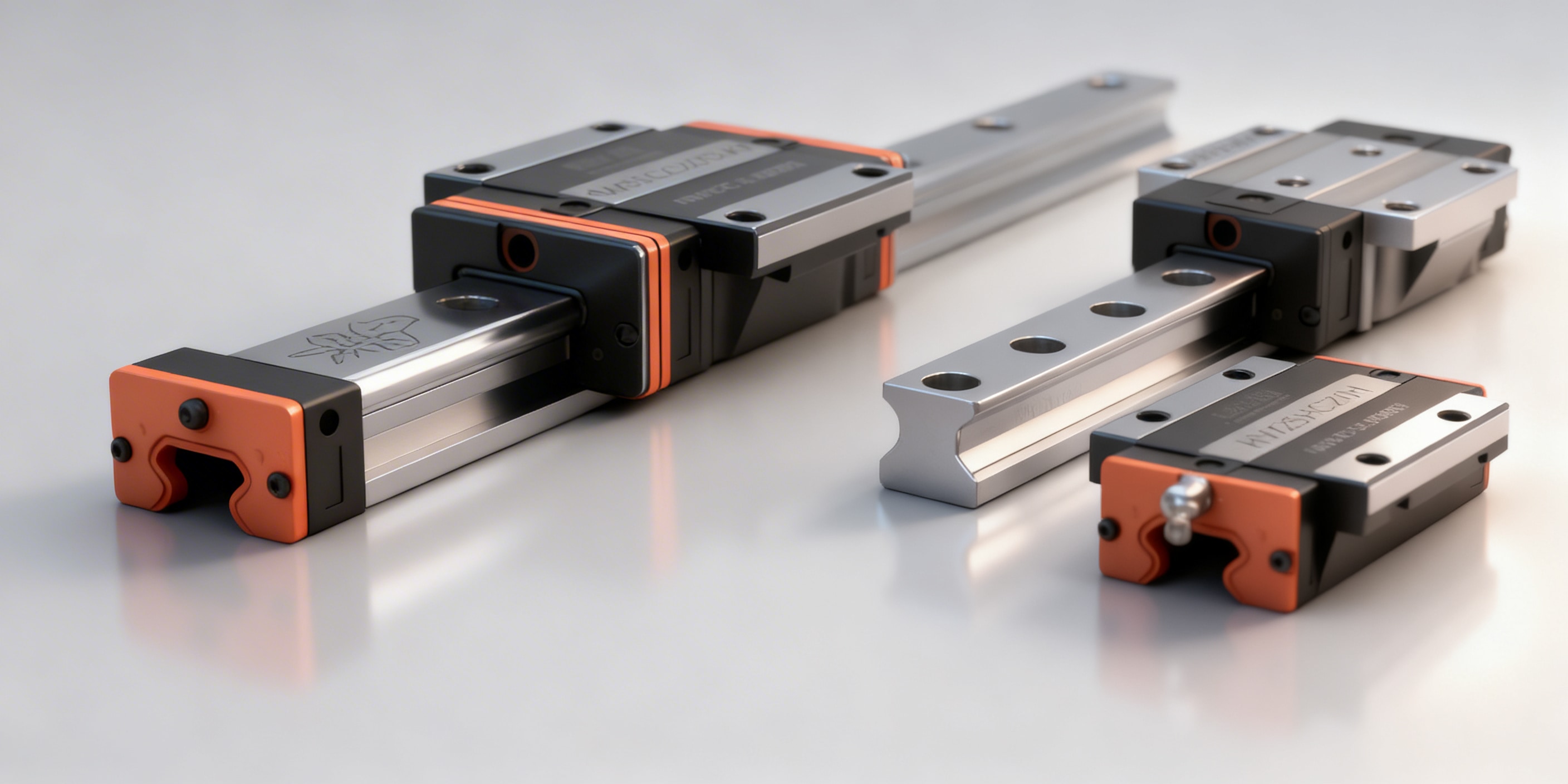

Ремонт и восстановление направляющих станин станков

Направляющие задают точность перемещения и жесткость узлов, поэтому их износ быстро отражается на размере и чистоте поверхности. Мы проверяем прямолинейность, параллельность, высотные привязки, пятно контакта, состояние клиньев и каналов смазки, чтобы понять реальную причину люфта и рывков.

Далее подбираем технологию под дефект: обработку, доводку, приработку и регулировку. В зависимости от задач выполняем восстановление направляющих станков с настройкой прижимов и равномерным распределением нагрузки, чтобы обеспечить плавный ход без закусываний и сохранить геометрию в рабочей зоне.

• Контроль геометрии и баз

  Снимаем карту износа по всей длине, оцениваем завал плоскостей и призм, проверяем сопряжение с суппортом и задней бабкой. Учитываем, как работают направляющие токарных станков под нагрузкой, и фиксируем допуски под ваши операции. По замерам задаем базу для сборки и регулировки.

• Шлифование и подготовка поверхности

  При рисках, задирках и волнистости выполняется шлифовка направляющих станин с контролем плоскостности и углов. После обработки снимаем микрогребень, стабилизируем контакт, проверяем плавность хода и корректируем подачу масла, чтобы снизить нагрев и износ на всех скоростях.

• Точная приработка и шабрение

  Для равномерного контакта применяем шабрение направляющих станка, выводим пятно по краске и формируем маслодержание. При необходимости выполняем шабрение станины и доводим клинья, чтобы убрать локальные завалы и сохранить жесткость без перетяга. Ход становится плавным везде.

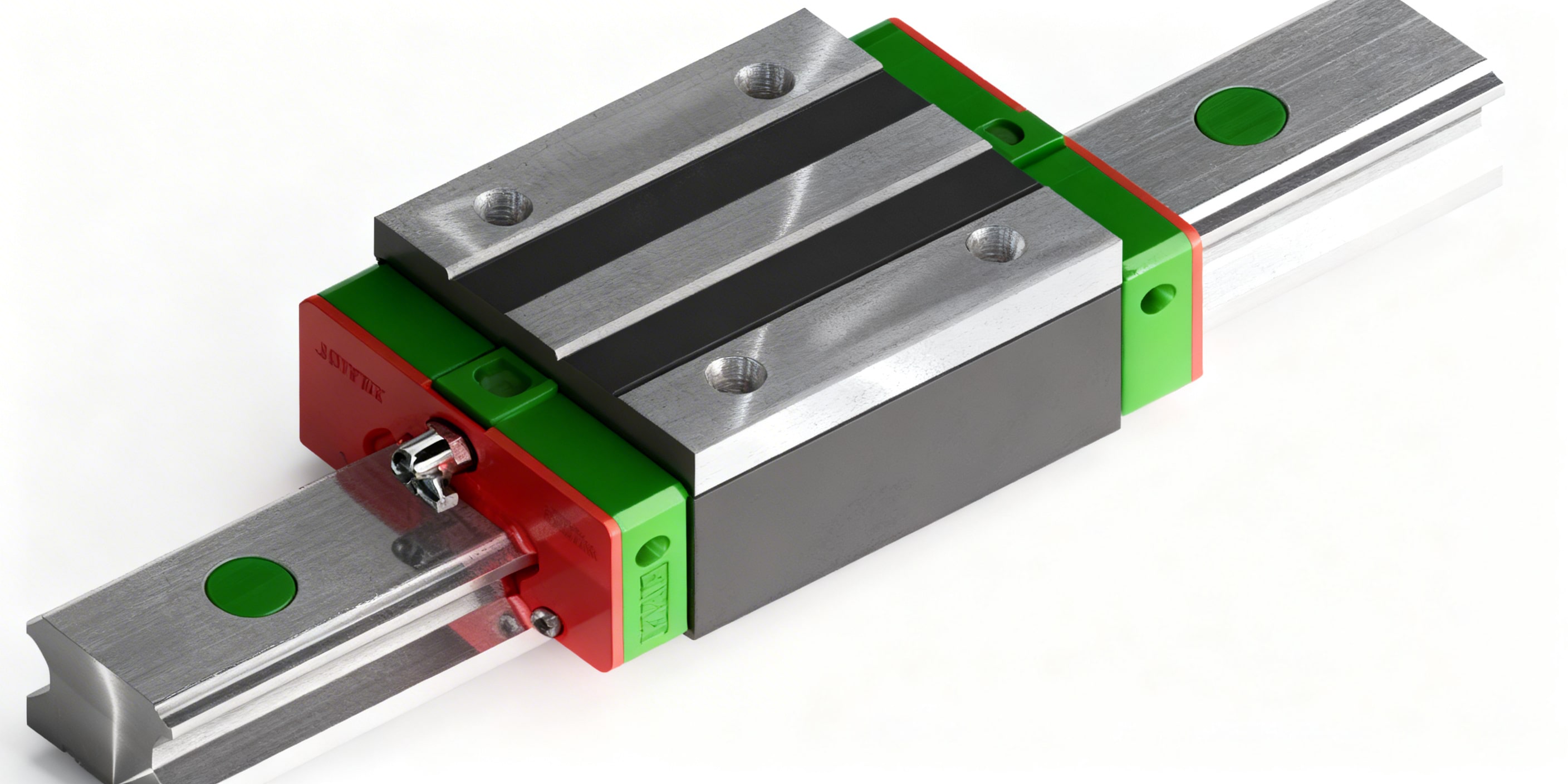

Какие работы выполняем

Разборка узла, очистка и дефектовка направляющих, оценка износа клиньев и прижимов, восстановление посадочных мест и крепежных плоскостей. Восстановление каналов смазки, замена уплотнений и накладок, настройка натяга по всей длине хода, устранение перекоса суппорта на салазках.

Выверка баз и сборка с регулировкой зазоров, контроль по индикатору и краске, пробная обкатка на рабочих скоростях. Для точных машин возможны дополнительные операции, включая Шабрение узлов токарных станков с ЧПУ с проверкой повторяемости перемещений и состоянием системы смазки в динамике.

Технология восстановления: что учитываем

Критично не только вывести геометрию, но и правильно согласовать пары трения. Мы оцениваем материал направляющих, тип покрытия, наличие накладок, режимы нагрузки и скорость перемещений. Под это подбираем шероховатость, пятно контакта, форму маслоканавок и уровень прижима, чтобы узел не «съедал» масло и не клинил.

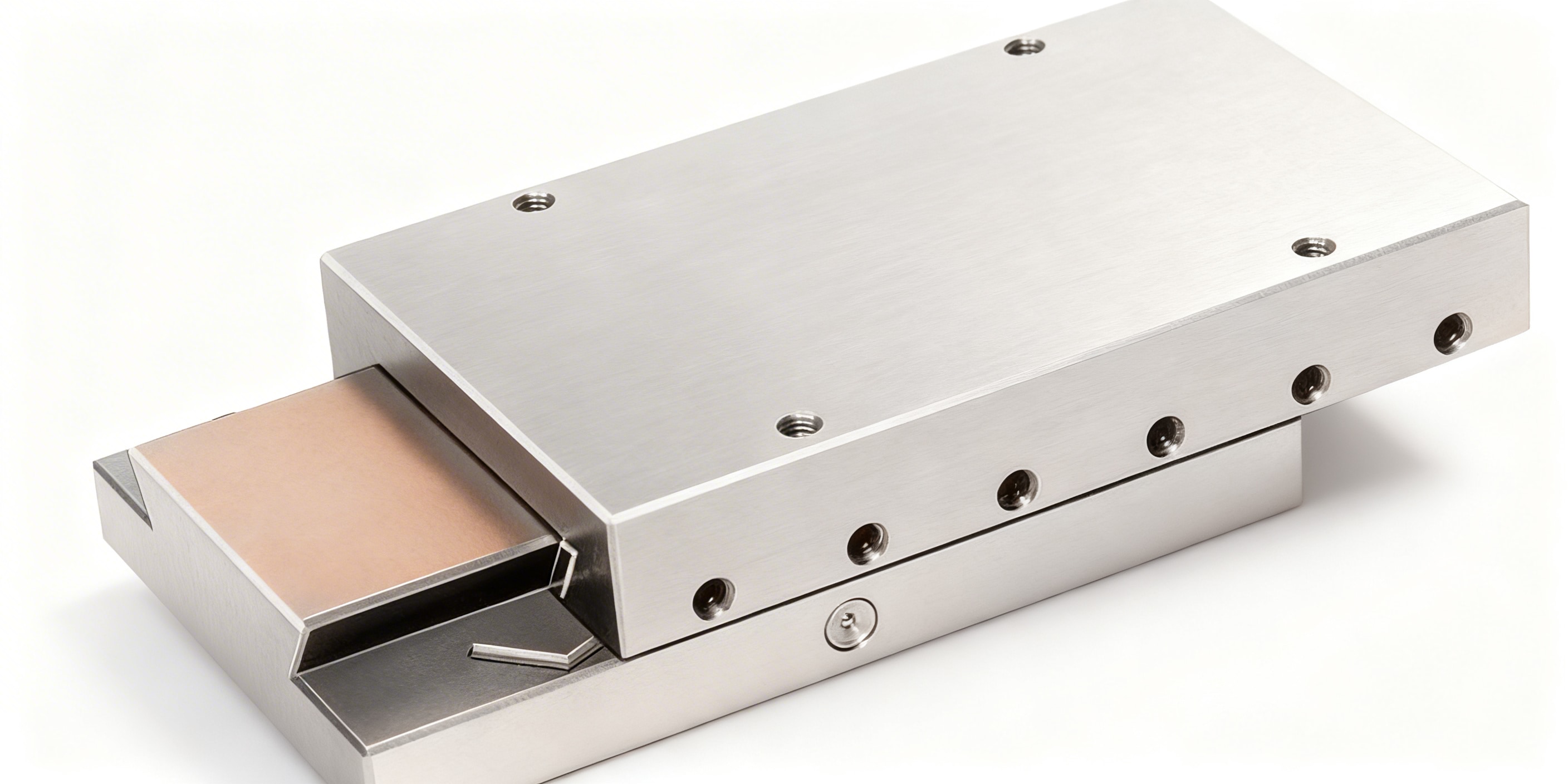

При наличии накладок (турцит, фторопласт, бронза) проверяем их состояние, толщину и прилегание, при необходимости меняем и притираем. Согласуем материалы пары трения и режим смазки, чтобы исключить «прилипание» и ускоренный износ.

Этапы ремонта направляющих

1. Диагностика и замеры. Фиксируем симптомы, проверяем прямолинейность и параллельность по базам, оцениваем пятно контакта и качество смазки. Составляем карту отклонений, согласуем допуски под точность станка и характер обработки, отмечаем контрольные точки.

2. Разборка и дефектовка. Демонтируем суппорт и салазки, очищаем поверхности и каналы, проверяем клинья, прижимы, накладки и крепеж. Находим задиры, перекосы и следы перегрева, измеряем выработку, проверяем посадки и готовим список деталей под ремонт или замену.

3. Механическая обработка. Восстанавливаем плоскости и призмы, устраняем волнистость, правим сопряжения. Контролируем геометрию на промежуточных стадиях, чтобы не увести базу. При необходимости выполняем локальное восстановление с последующей обработкой и контрольным замером.

4. Доводка и приработка. Формируем стабильное пятно контакта, убираем микрозавалы, корректируем клинья и прижимы. Если требуется, выполняем шабрение направляющих станка для маслодержания и управляемого скольжения, добиваемся ровного хода без «ступенек» по усилию.

5. Сборка и регулировка. Собираем узел, выставляем натяг по всей длине, настраиваем подачу масла и тепловые зазоры. Проверяем плавность перемещения на разных скоростях, контролируем люфт и перекос, фиксируем настройки прижимов и делаем контрольные замеры.

6. Испытания и сдача. Проводим обкатку, делаем контрольный проход и проверяем повторяемость, оцениваем стабильность размера. Передаем отчет по операциям и параметрам, даем рекомендации по смазке и периодичности регулировки, чтобы результат сохранялся дольше.
