| ЗОНА ОБРАБОТКИ | ||
| Наибольший диаметр заготовки, обрабатываемой над станиной | 3000 | мм |
| Диаметр планшайбы | 2500 | мм |
| Максимальная длина устанавливаемой детали | 750 | мм |
| Максимальная длина обработки | 1000 | мм |
| Максимальный вес заготовки | 5000 | кг |
| Перемещение кулачка по рейке | 500 | мм |
| ШПИНДЕЛЬ | ||
| Пределы частоты вращения планшайбы | 10-106 | об/мин. |
| Количество диапазонов скоростей | 3 | шт. |
| Мощность главного двигателя | 22 | кВт |
| РАБОЧАЯ ЗОНА | ||
| Максимальное поперечное перемещение по оси Х | 1500 | мм |
| Максимальное продольное перемещение инструментального суппорта с линейкой, в т.ч. на автоподаче по оси Z1 | 750 | мм |
| Максимальное перемещение установочного суппорта по оси Z2, только ручная подача | 350 | мм |
| Угол поворота инструментального суппорта | +/-15 | град. |
| Сечение резцедержки | 300х300 | мм |
| ПОДАЧИ | ||
| Ускоренное перемещение по оси Х | 2500 | мм/мин. |
| Ускоренное перемещение по оси Z | 2000 | мм/мин. |
| ТОЧНОСТЬ ОБРАБАТЫВАЕМЫХ ПОВЕРХНОСТЕЙ | ||
| Шероховатость | 3,2 | Ra |
| Цилиндричность и плоскостность | ±0,03/300 | мм |
| ГАБАРИТЫ И МАССА | ||
| Длина | 3700 | мм |
| Ширина (со стружкосборником) | 3200 | мм |
| Высота | 3200 | мм |
| Масса | 17000 | кг |

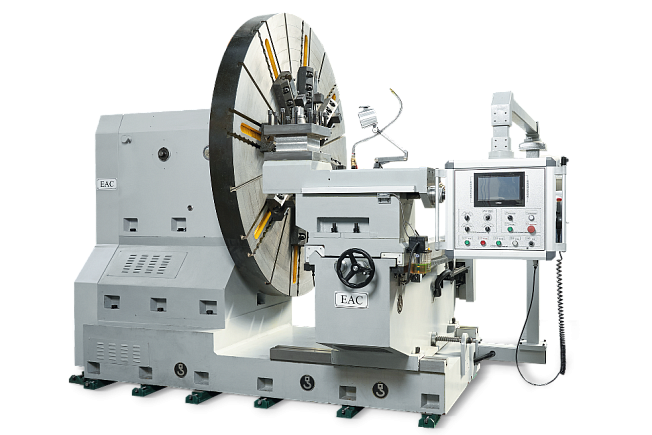

Серия SW
Лоботокарные станки данной серии предназначены для обработки деталей больших диаметров. Являются аналогами станков мод. 1А693, 1Н692, обладают высокой жесткостью и виброустойчивостью.
Характеристики
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 3000 | |
| Диаметр планшайбы, мм | 2500 | |
| Максимальная длина обработки, мм | 1000 |
Описание конструкции
- Лоботокарные станки данной серии предназначены для обработки деталей больших диаметров.
- Являются аналогами станков мод. 1А693, 1Н692, обладают высокой жесткостью и виброустойчивостью.
- Станина выполнена из высококачественного чугуна и выдерживает большую нагрузку.
- Вибрация сведена до минимума благодаря ребристой форме станины.
- На данном оборудовании можно производить токарную обработку наружных и внутренних поверхностей деталей
- типа тел вращения; прорезку различных канавок и отрезку.
